特長

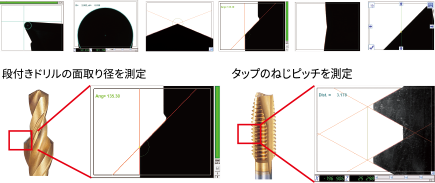

自動計測・多彩な測定機能

高度な画像処理技術により様々な工具、様々な測定が簡単に行えます。刃具に応じた様々な測定パターンが登録されており、簡単スピーディに測定が可能です。
また、オリジナルで測定パターンの作成、登録も可能です。

様々な工具測定が可能

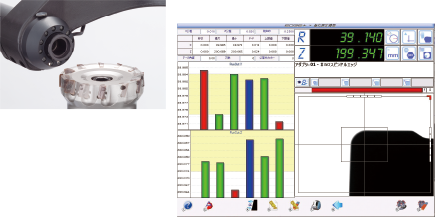

フェイスミルカッタの様な多刃でも、各刃先の振れを測定しグラフ表示する事が可能です。

非接触測定だから工具の刃先も安心

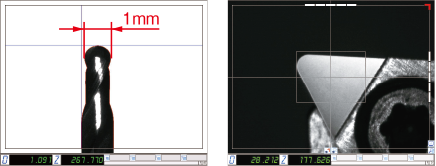

高精度CCDカメラによる非接触測定のためCBN・ダイヤモンドといった高価な工具や、これまで困難であった微細工具でも安心して測定が行えます。
また、フロントライトと拡大機能により実写で、刃先の摩耗やチッピングも簡単に確認が可能です。

最小測定単位0.001mm

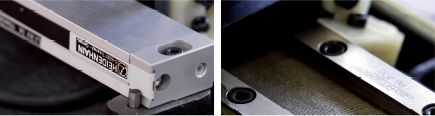

ハイデンハイン社製光学式スケールを採用。
また、ベースとコラムには周辺温度の変化が伝わりにくい鋳鉄を採用しているため、安定した精度を得ることができます。

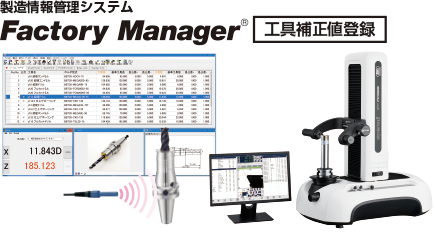

Factory Manager連動

ツールプリセッタで測定した工具補正値を簡単・確実にCNC装置に登録。オペレーターによる手入力ミスを防止します。

シリーズ紹介

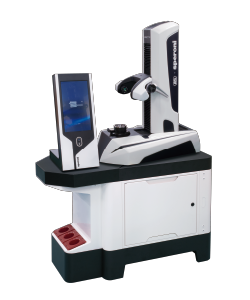

ベーシックモデル

充実の測定機能でありながらシンプルな機能構成にすることで、低価格化を実現。

  • 高精度カメラ画像処理方式
  • 最小表示単位 : 0.001mm
  • 最大工具測定径 : φ300mm
  • ファクトリーマネージャとの連携が可能
専用カタログ

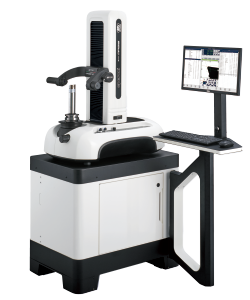

スタンダードモデル

多彩な測定機能に加え、機能性も充実。操作性・拡張性も優れたオールインワンモデル。

  • 高精度カメラ画像処理方式
  • 最小表示単位 : 0.001mm
  • 最大工具測定径 : φ350mm
  • エアークランプ装置付
  • ファクトリーマネージャとの連携が可能
専用カタログ

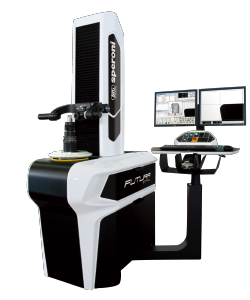

ハイエンドモデル

多彩な測定機能はもちろん、使いやすさと高精度を徹底追求。ツールセッティングの効率化を実現した最高級マシン。

  • 高精度カメラ画像処理方式
  • 最小表示単位 : 0.001mm
  • 最大工具測定径 : φ400〜1,200mm
  • エアークランプ装置付
  • 主軸クイックチェンジシステム搭載
  • ファクトリーマネージャとの連携が可能
